ホース・カプラサイズでお困りの方へ

2024.09.11

特集

ホースサイズについて
一般の方がホースを選ぶ時、お困りになる事の１つに、
　ホースのサイズがよく判らないという声をお聞きします。
　大型を除き、一般用・業務用の高圧洗浄機ホースの口径は1/4サイズか3/8サイズです。
　通常ホースにプリントしてありますが、古くなり擦れて見えなくなったり、
　またメーカー純正品は最初からプリントされていない場合もあります。

◉1/4、2分（にぶ）、6ミリ、-04（だっしゅぜろよん）
　ホースの内径が1インチの1/4つまり6.35mmのサイズのホースを意味します。
　ホースの外径は12mm～13mmぐらいあります。（成人男性の小指より少し太い位です）
　ホースの両端に付いている金具がメスねじの場合、19mmのスパナで締めます。
　100Vの家庭用洗浄機や毎分16L以下の業務用洗浄機などでよく使用されています。

　◉3/8、3分（さんぶ）、9ミリ、-06（だっしゅぜろろく）
　ホースの内径が1インチの3/8つまり9.5mmのホースを意味します。
　ホースの外径は16mm～17mmぐらいあります。（成人男性の人差し指より少し太い位です）
　ホースの両端に付いている金具がメスねじの場合、22mmのスパナで締めます。
　エンジン式の洗浄機に標準で付属していることが多いホースサイズです。
　
どうしてもサイズが判らない場合、不安な場合は、
　(1)洗浄機メーカーに機種をお伝えすれば教えて頂けます。
　(2)弊社に宅急便でご送付下さい。金具仕様も明確に判りますので、
　これをお薦めします。100％安心です。（発送前にメールください）

ホースの接続
◉ワンタッチカプラー
　ワンタッチカプラとは、日東工器のワンタッチカプラ（3TSF、3TPF等）で、
　ワンタッチでカチッと取付け・取外しが出来るようになっている接続方法です。
　精和産業、フルテック、シンショー、マルヤマ等が採用しています。以下の写真のものです。
　
ワンタッチカプラ3/8ソケット

ワンタッチカプラ3/8プラグ

主に使われているサイズは、3/8と1/4です。3/8が多いですが、マルヤマは1/4が多いです。
サイズはスパナサイズなどを測るとわかります。

また、マルヤマやシンショーは、ソケットとプラグが逆になっています。
リール付きホースを購入される際は注意が必要です。

◉海外カプラー（北米製、中国製等に使われている）

一見、日本のワンタッチカプラーに似ていますが、互換性は全く無いので接続できません
プラグ（オス）側をよく見ると違いがわかります。

◉蔵王産業・スーパー工業・ホンダで使われているねじ式クイックカプラー　（蔵王タイプカプラ）
　手回しのねじで接続する方法です。
　手回しでねじを締めて接続するカプラは他にもあります。

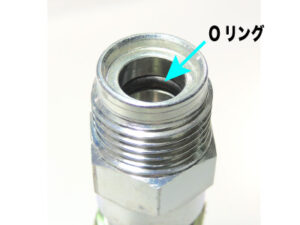

　このねじはG1/2（オスねじ外径約20.5ミリ）、軸芯径11ミリ、オスの内側に
　オーリングがついているのが特徴です

ねじ式クイックカプラ(蔵王タイプ)メス
